AHU, 콜드체인, 인버터 캐비닛, 데이터센터 냉각 및 산업용 환기를 위한 후방 곡선형, 전방 곡선형, 이중 흡입구 및 플러그 팬 솔루션.
이름, 이메일 주소, 전화번호를 남겨주세요. Longwell에서 제품 사양 및 모델 선택에 대해 연락드리겠습니다.
직접적인 기술 상담이 필요하신가요?
요구 사항 및 첨부 파일을 당사 수석 영업 엔지니어에게 직접 보내주십시오. sales@longwellfans.com.
다운로드 가능한 PDF 브로셔에는 HVAC 또는 산업 프로젝트에 최적의 공기 흐름 솔루션을 선택하는 데 도움이 되는 정확한 공기역학적 성능 곡선(PQ 곡선), 정밀한 치수 도면, 배선도 및 음향 데이터가 포함되어 있습니다.
롱웰 원심 팬은 임펠러, 하우징, 흡입구 및 배출구 등 여러 주요 구성 요소로 이루어져 있습니다. 전방 곡선형, 후방 곡선형, 방사형 및 혼합 흐름형 등 다양한 설계로 제공됩니다. 전원이 공급되면 임펠러가 회전하기 시작하고, 공기가 흡입구를 통해 유입되어 방사형으로 바깥쪽으로 가속된 후 일정한 고속으로 원형 운동을 하며 최종적으로 배출구를 통해 배출되어 환기 및 열 방출 기능을 수행합니다.
같지 않은 축 팬—공기가 축을 따라 흐르는 경우와 달리, 원심 팬에서는 임펠러의 고속 회전에 의해 생성된 공기 흐름이 흡입구에 수직인 방향으로 배출됩니다. 따라서 더욱 강력하고 안정적인 공기 흐름을 생성할 수 있습니다.
독특한 설계, 뛰어난 내구성, 그리고 낮은 소음 수준이 특징인 원심 팬은 다양한 풍량과 압력이 요구되는 용도에 이상적입니다. 대기 오염 제어 시스템, 냉난방 시스템, 공압 이송 시스템, 산업 배기 시스템 등 다양한 분야에서 널리 사용되고 있습니다.
HVAC, 산업용 환기, 공기 조절 장치, 냉동, 연소 시스템 및 OEM 애플리케이션에 사용되는 당사의 베스트셀러 원심 팬 모델을 살펴보십시오. Longwell은 고효율, 저소음 및 맞춤형 제조 지원을 제공하는 AC, EC 및 DC 원심 팬을 제공합니다.
고도로 통합된 외부 회전자 EC 모터를 장착한 롱웰 원심 팬은 80%~90%의 에너지 변환 효율을 달성합니다.
고품질 원자재와 엄격한 테스트를 통해 원심 팬의 긴 수명과 최대 IP55 등급의 방수/방진 기능을 보장합니다.
Longwell은 φ133mm에서 φ1000mm에 이르는 임펠러 직경을 커버하는 매우 유연한 OEM/ODM 제조 역량을 보유하고 있습니다.
당사의 다양한 원심 팬 제품군은 모든 산업 환기 요구 사항을 충족하여 가장 전문적인 솔루션을 제공합니다.
전기를 처리, 저장 및 사용하는 과정에서 열이 발생하며, 이 열을 방출해야 합니다. 롱웰의 팬 제품군은 뛰어난 출력 밀도를 갖춘 컴팩트한 솔루션을 제공하며, 탁월한 정숙성과 함께 환경적 영향으로부터 강력한 보호 기능을 보장합니다.
롱웰 원심 팬은 유입되는 공기의 속도를 압력으로 변환하여 HVAC, 집진 및 산업 환기에 강력한 풍량을 제공합니다. 후방 또는 전방 곡선형 임펠러는 최적의 성능과 최소한의 소음을 위해 설계되었습니다.
견고한 구조와 정밀한 동적 균형 설계를 통해 롱웰 원심 팬은 안정적인 작동과 탁월한 효율성을 보장합니다. 클린룸 시스템, 제조 공장, 그리고 다양한 압력 조건에서 안정적인 공기 흐름이 필요한 환경에 적합합니다.
롱웰의 SmartEC™ 플랫폼을 기반으로 AcousticFlow™ 및 AcuFlow™ 기술로 최적화된 원심 팬은 탁월한 효율성, 조용한 작동, 안정적인 풍량 특성을 제공합니다. 옵션 사양인 ThermoFlex™ 아키텍처는 극한 온도 조건에서도 성능을 더욱 향상시켜 다양한 HVAC 및 산업 환기 애플리케이션에 적합합니다.
☑ AC 원심 팬
☑ DC 원심 팬
☑ EC 원심 팬
Longwell은 다양한 산업 응용 분야에 맞게 설계된 다양한 원심 팬을 제공합니다. 다음 표는 다양한 유형의 원심 팬에 대한 자세한 비교를 제공합니다.
타입 | 전압 범위 | 최대 공기 흐름량(CFM) | 잡음 (dB) | 전형적인 신청 |
DC 원심 | 12-48V DC | 2000 | 45-50 | 데이터 센터, 의료 기기 |
적능력 원심분리기 | 24-240V | 5000 | 50-55 | 공장 환기, 클린룸 |
AC 원심분리 | 110-220V | 8000 | 55-65 | 중장비, 고온 환경 |
원심 팬은 주로 AC, DC, EC의 세 가지 유형의 모터로 구동되며, 이 모터는 임펠러를 직접 또는 전달 메커니즘을 통해 회전시켜 원심력을 발생시킵니다.
팬 하우징으로 축 방향으로 유입된 공기는 원심력의 영향으로 바깥쪽으로 반경 방향으로 가속된 후 배출구를 통해 배출됩니다. 이 과정에서 기계적 에너지는 먼저 운동 에너지로, 그 다음 압력 에너지로 변환됩니다.
임펠러의 회전 속도가 빠를수록 원심력이 커져 공기 속도가 높아집니다. 이러한 유형의 팬은 공기 흐름 방향 전환이 필요한 덕트 시스템에 적합하며, 상당한 정압이 가해지는 상황에서도 높은 효율로 작동합니다.
○ 기류 : 50m³/h – 50,000m³ 이상/h
○ 정적 압력: 150 Pa ~ 3,000+ Pa
○ 속도: 900RPM – 4,500RPM
○ 전압 (DC): 12V, 24V, 48V, 72V
○ 전압 (AC/EC): 단상 115V/230V, 삼상 380V/480V
○ P전력 입력: 10W ~ 15kW 이상
○ 임펠러 직경: 직경 133mm ~ 1,000mm 이상
○ 소음 수준: 45dB(A) ~ 85dB(A) 이상
○ 작동 온도. : -25°C ~ +60°C (예외적인 경우 최대 +85°C)
○ IP 등급: IP44, IP54, IP55 (일부 방폭/방수 모델은 최대 IP68 등급)
원심 팬은 안정적인 대용량 풍량과 높은 정압을 제공하여 냉/온풍이 촘촘한 코일 튜브, 표면 냉각기, 필터 및 긴 건물 공기 덕트 네트워크를 극복하고 건물 구석구석까지 고르게 전달할 수 있도록 합니다.
지능형 EC 모터를 장착한 스크롤리스 원심 팬은 CRAC/CRAH 장치 및 액체 냉각 시스템의 공랭식 측에 널리 사용되어 서버실의 급격한 열 밀도 상승과 관련된 다양한 문제를 효과적으로 완화합니다.
반도체 제조, 제약 및 고급 의료 실험실 분야에서는 고효율 원심 팬이 팬 필터 유닛(FFU)에 통합되어 강력한 정압 성능을 바탕으로 고밀도 HEPA/ULPA 필터를 통해 공기를 밀어냅니다.
맞춤 제작된 산업용 원심 팬은 시스템 내에 매우 높은 음압을 발생시켜 작업 공간의 오염된 공기를 효과적으로 제거하고 정화 시스템으로 보내 기업이 엄격한 환경 보호 배출 기준을 충족할 수 있도록 합니다.

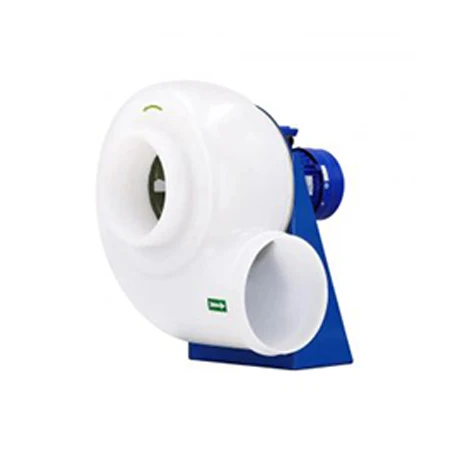

부식 방지 코팅, 방폭형 모터 및 방폭형 임펠러를 갖춘 원심 팬은 용접 작업장, 화학 공장 및 대규모 상업용 주방과 같은 환경에서 위험 물질을 안전하고 지속적으로 제거할 수 있습니다.
식품 가공, 목재 건조, 제지 제조 및 분무 경화 공정에서 연장 샤프트, 냉각 팬 또는 단열층이 장착된 원심 팬은 고온을 견딜 수 있으며 뜨겁거나 차가운 공기의 강제 대류 순환을 가속화할 수 있습니다.
원심 팬은 산업용 보일러, 소각로 및 가마에 정밀하게 계량된 산소를 공급하는 동시에 높은 부압을 이용하여 연소 과정에서 발생하는 고온 배기가스를 배출함으로써 열에너지 변환 효율을 극대화합니다.
원심 팬은 고압 공기 펌프로 자주 사용됩니다. 이 팬은 파이프라인을 통해 고체 물질을 고속으로 이송하여 이송 파이프라인에 물질이 쌓이거나 막히는 것을 효과적으로 방지하고, 완전 밀폐형 자동화 물질 순환을 구현합니다.
중장비 철골 구조물 용접용으로 설계된 원심 팬은 막대한 공기 배출과 초고압 풍속을 제공하여 유독 가스와 고농도 분진을 효과적으로 희석 및 배출함으로써 중공업 분야의 심층 작업 안전을 보장합니다.
현대식 스마트 온실과 대규모 축산 농장에서는 원심 팬을 이용하여 실내 온도와 습도를 정밀하게 조절하고 암모니아 가스를 배출합니다. 또한, 대형 곡물 저장고에서는 고압 원심 팬을 사용하여 곡물 환기 및 습도 조절을 통해 농작물의 장기간 안전한 저장을 보장합니다.
이는 전적으로 장비의 내부 저항(시스템 역압)에 달려 있습니다.
기기가 소형이고 공기 흐름 경로가 비교적 막힘이 없는 경우(예: 일반 환풍기 또는 저압 코일) 전방 곡선형 임펠러는 더 낮은 속도에서 더 적은 소음으로 대량의 공기를 전달합니다.
하지만 시스템에 고밀도 HEPA 필터, 길고 복잡한 덕트, 또는 고밀도 서버 랙이 포함되어 있다면 주저 없이 역곡선형 임펠러를 선택하십시오. 이러한 팬은 진정한 "불도저"와 같아서 공기 흐름 저하 없이 매우 높은 정압을 뚫고 공기를 밀어냅니다.
더욱 중요한 것은, 후방 곡선형 팬은 "과부하 방지" 설계를 특징으로 한다는 점입니다. 시스템 저항이 갑자기 떨어지더라도 모터는 과도한 전류를 소모하여 과열되거나 손상되지 않으므로, 까다로운 산업 환경에 이상적입니다.
EC(전자식 정류) 팬의 초기 구매 비용은 기존 AC 팬보다 높지만, 상업 및 24시간 가동되는 산업 환경에서 투자 회수 기간은 일반적으로 12~18개월에 불과합니다.
첫째, 에너지 절감 효과가 엄청납니다. EC 모터는 기존 AC 모터의 슬립 손실을 완전히 제거하는 지능형 변환 모듈을 통합하여 80~90%의 전체 효율을 달성합니다. 이는 가장 엄격한 유럽 ErP 2015 지침을 손쉽게 충족합니다.
둘째, 제어 시스템이 훨씬 간소화되었습니다. 기존 AC 팬의 속도를 조절하려면 값비싸고 부피가 큰 가변 주파수 드라이브(VFD)가 필요합니다. 반면, 당사의 EC 팬에는 제어 보드가 내장되어 있습니다.
0~10V 아날로그 신호 또는 PWM 펄스만 제공하면 끊김 없이 무단계 속도 제어가 가능하며, 기존 BMS(건물 관리 시스템)와도 손쉽게 통합됩니다.
진동은 소음을 발생시킬 뿐만 아니라 모터 베어링의 수명(L10 수명)을 급격히 단축시킵니다. 우리는 "조립 감"에 의존하지 않고 객관적인 데이터에 의존합니다.
조립 전, 금속 또는 유리섬유 강화 플라스틱(PA66+GF30) 재질의 모든 원심 임펠러는 특수 장비를 사용하여 엄격한 다평면 동적 밸런싱 검사를 거칩니다. 당사는 국제 ISO 1940 표준을 엄격히 준수하여 잔류 불균형을 G6.3 등급(편심 진동 속도 6.3mm/s 미만) 내로 유지합니다.
의료기기 또는 반도체 클린룸과 같이 음향 및 미세 진동에 대한 요구 사항이 매우 엄격한 경우, 맞춤형 G2.5 고정밀 밸런싱 서비스도 제공할 수 있습니다.
물론입니다. 종합적인 연구 개발 및 생산 라인을 갖춘 공장 직영 제조업체로서, 맞춤형 통합에 대한 대응 시간은 순수 무역 회사보다 훨씬 빠릅니다.
전기적인 측면에서, 통신 기지국용 12V/24V/48V DC 팬이 필요하든, 전 세계적인 호환성을 위한 광범위 전압 상용 모델(예: 200V-277V)이 필요하든, 당사는 고객의 요구에 정확히 맞는 고정자 권선 솔루션을 제공할 수 있습니다.
구조적으로 스크롤 하우징의 배기 플랜지 치수를 수정하거나, 장착 브래킷 구멍을 맞춤 설정하거나, 특정 부식 환경에 맞게 임펠러 재질을 변경해야 하는 경우, 당사 엔지니어링 팀은 귀사 연구 개발 부서의 CAD 도면과 직접 연동하여 신속하게 3D 모델을 제작하고 프로토타입 제작을 지원할 수 있습니다.
B2B 조달은 엄격한 기준을 요구하므로, 대량 주문을 하기 전에 샘플 테스트를 실시할 것을 강력히 권장하며, 나아가 의무화하고 있습니다.
초기 기술 요구사항(예: PQ 성능 곡선 및 치수 제약 조건)이 확정되면 일반적으로 7~15 영업일 이내에 단위 테스트용 프로토타입을 제공해 드릴 수 있습니다.
열 및 음향 테스트를 완료하고 자재 명세서(BOM)를 확정하시면, 당사의 표준 대량 생산 리드 타임은 25~35일로 엄격하게 관리됩니다. 안정적인 공급망과 강력한 생산 능력 덕분에 성수기 대량 주문이라도 조립 라인에 지연이 발생하지 않습니다.
모터 구동식 임펠러는 133~630 크기로 제공되며, 최대 218 크기의 모터와 조합하여 사용할 수 있습니다.
흡입 링 외에도 모터 임펠러를 작동시키기 위해서는 적절한 크기의 모터 마운트가 현장에 설치되어야 합니다.
지지 브래킷이 있는 LONGWELL 후방 원심팬은 모든 임펠러/모터 조합으로 250~560 크기로 제공되며 벽면 장착을 위한 바로 설치 가능한 지지대입니다. 지지 브래킷 설계에는 모터 임펠러, 용접 지지대 설계, 입구 링 및 정사각형 장착 플레이트가 포함됩니다.
임펠러 직경이 310mm에서 560mm까지인 정육면체 디자인의 롱웰 EC 원심 팬과 대형 218 모터는 바닥 설치용으로만 제공됩니다. 지지대는 압출 알루미늄 프로파일로 제작되었고, 모서리 연결부는 아연 도금 다이캐스트 강판으로, 모터 장착판, 흡입 링 및 노즐 플레이트는 아연 도금 강판으로 제작되었습니다. 참고로, 이 버전은 벽 설치에는 적합하지 않습니다.
FanGrid 모듈은 특수 큐브 디자인의 지지 브래킷이 있는 LONGWELL EC 원심팬의 소량으로 구성됩니다. 크기가 355~560인 사전 조립된 장치는 FanGrid를 설치하도록 설계되었습니다. 이 장치는 필요한 소형 디자인을 갖춘 단일 팬으로는 달성할 수 없는 매우 많은 양의 공기가 필요한 애플리케이션에 적합합니다.
대형 건물을 효율적으로 환기하세요 – 설치가 간편한 EC 플러그 팬으로.
• 센서리스 영구 자석 모터 구동
• 광범위한 입력 전압 범위, 단상 110-270V, 삼상 250V-480V, 50/60Hz
• PFC(역률개선) : 수동 및 능동(IEC61000-3-2)
• 소프트 스타트, 조절 가능한 가속, CVT;
• 설계 작동 온도 범위: 최소 선택 -25~60도(장치는 -40~85도에 따름)
• 보호: 과전압, 저전압, 과열, 과전류, 결상 감지, 통신 장애…
• 기본 인터페이스: 0-10V/PWM, RS485/Modbus, 4-20mA…
• 현장 프로그래밍 가능의 기본 매개변수: 최대 속도, 최소 속도, 최대 전력, 최대 전류, 공진 방지…
• 지속적인 공기압 조절 기능;
• 임베디드 디자인
• EMC(전자기 적합성).
후방 원심 팬(표준 버전)
장착 브래킷이 포함된 원심 팬(V.0)
장착 브래킷이 포함된 원심 팬(V.1)
| 임펠러 직경(mm) | 133.175.190… 450.500.560.630mm | ||||
| 기압(정압) | 최대 2200Pa(최대) | ||||
| 기류(m³/h) | 200-23896의 m³의 / 시간 | ||||
| 소비 전력 (W) | 30 - 5955W | ||||
| 음향 파워(dBA) | 86dBA(최대) | ||||
| 블레이드 소재 | PA666+FG(133..400mm) ; 아연 도금(250mm) 알루미늄 합금(310…630mm) | ||||
| 전기 연결 EC 기술적 특징 | • 제어 입력 0-10V DC / PWM • 출력 10V DC, 최대 10mA • 전자장치/모터 과열 보호 • 라인 저전압 감지 • 모터 전류 제한 • 잠금 로터 보호 • 소프트 스타트 • PFC | ||||
| 모델 번호 | 지름 | 맥시 에어플로우 | 최대 정적 압력 | 전원 입력 | 보호 등급 |
| 단위 | (㎜) | (m³ / h) | (PA) | (W) | |
| LWBE3G EC 팬 | 133, 175, 190, 25, 250 | 260-2900 | 1500까지 | 30 - 750W | IP44/IP54/IP55 |
| LWBE3G EC 플레넘 팬 | 280, 310, 355, 400, 450 | 3700-9200 | 3270까지 | 170 - 4200W | IP44/IP54/IP55 |
| LWBE3G 고압 원심 팬 | 500, 560, 630 | 15000-23200 | 1920까지 | 1250 - 5600W | IP44 / IP54 |
ISO 5801 – 산업용 팬, 표준화된 테스트 스탠드 DIN EN ISO 3744, DIN EN ISO 3745, ISO 13347-3 – 음향 표준에 따른 테스트 스탠드 설계 및 테스트 공기 역학적 음향 테스트 스탠드로 달성한 측정량 및 측정 정확도. | |||||
고성능 임펠러
그린테크 EC 모터
고성능 임펠러
전자 장치 및 연결
비용 비교
에너지 소비 비교(개조 전 vs. 개조 후)
종합적 개조 비교(다차원)
EC 후방 경사형 원심 팬은 높은 풍량과 넓은 정압 범위라는 환기 분야의 특징으로 HVAC, 냉동, 난방, 환기 장비, 공기청정기, 클린룸, FFU, AHU, 정밀 공조 등 다양한 분야에 널리 사용됩니다. 최대 풍량은 24000m³/h, 최대 정압은 3270Pa에 달합니다. 고객의 실제 작업 환경에 맞춰 맞춤 제작이 가능하며, 높은 수준의 맞춤 설계가 가능합니다.
최대 정압이 2300 Pa인 이 팬은 AHU 애플리케이션의 높은 저항 요구 사항을 충족합니다. 단일 팬은 최대 6kW의 전력과 최대 23,000m³/h의 공기 흐름을 제공할 수 있습니다. 또한 산업용 애플리케이션의 경우 팬 벽 조합 옵션을 사용할 수 있어 다양한 애플리케이션 요구 사항을 충족하는 유연한 솔루션을 제공합니다. AHU의 기존 벨트 구동 팬과 관련된 에너지 손실, 높은 유지 관리 비용 및 잠재적인 안정성 문제는 팬 벽 개조 솔루션을 통해 효과적으로 해결할 수 있습니다. 기존의 전방 벨트 구동 팬과 비교하여 업그레이드된 팬 벽은 효율성을 20%~50% 향상시킬 수 있습니다.
뒤로 휘어진 원심 팬은 주거 및 상업 환경에서 공기 정화에 혁명을 일으키고 있으며, 타의 추종을 불허하는 효율성, 조용한 작동 및 안정성을 제공합니다. 최적의 공기 순환 및 여과를 위해 설계된 이 팬은 공기 역학적 설계를 활용하여 공기 청정기에서 탁월합니다. 곡선 블레이드는 난류를 최소화하고 에너지 소비를 줄이며 높은 정압(밀도 필터 매체에 이상적)에서 공기량을 극대화합니다. 고효율 공기 흐름: 일관되고 대용량의 공기 흐름(최대 500+ CFM)을 생성하는 동시에 에너지 효율성(기존 팬보다 10~30% 적은 전력)을 유지하여 HEPA/활성탄 필터에 대한 빠른 공기 회전을 보장합니다.
상업 및 산업 환경에 대한 수요가 증가함에 따라 HVAC 장비에 대한 성능 요구 사항이 더욱 엄격해졌습니다. 당사의 팬은 100% 정확도로 온도와 습도를 정밀하게 제어할 수 있어야 합니다. 또한 팬 에너지 소비, 유지 관리 비용 및 소음 공해에 대한 우려가 커지고 있습니다.
데이터 센터의 공기 흐름 및 효율성 요구 사항을 충족하기 위해 630 중간 정압 고효율 팬 시리즈가 특별히 개발되었습니다. 이 시리즈는 공기 흐름 요구 사항과 에너지 효율성의 균형을 맞춰 최적의 성능을 제공하도록 설계되어 데이터 센터 애플리케이션에 이상적입니다.
중간에서 낮은 정압 환경에서 높은 효율성, 낮은 소음 및 안정적인 그룹 제어가 필요한 FFU(Fan Filter Unit) 애플리케이션의 경우, 두 가지 고효율 팬 모델이 특별히 개발되었습니다. 이러한 모델은 FFU 시스템의 고유한 요구 사항을 충족하도록 맞춤 제작되어 이러한 시나리오에서 최적의 성능을 보장합니다.
310~630mm의 임펠러 크기가 제공되어 다양한 설치 공간에 맞출 수 있으며, 빠르고 편리한 설치를 위해 표준 장착 브래킷을 선택할 수 있습니다. 더 많은 공기 흐름을 얻기 위해 팬 벽에 결합할 수 있습니다. 다양한 장비 전력 요구 사항에 맞게 EC/DC/AC 모터를 선택할 수 있습니다. C5 부식 방지, IP56 보호 등급, 최저 -30°C에서의 작동 등 특정 애플리케이션 요구 사항을 충족하도록 사용자 정의가 가능합니다.
소금 안개 테스트는 특히 C5 등급 부식 조건에서 LONGWELL 팬의 부식 저항성을 평가합니다. 염분이 많은 환경에서 장기 성능을 보장하여 알루미늄-마그네슘 합금 임펠러의 부식 방지 조치를 제공합니다.
이 테스트는 급격한 온도 변화 하에서 팬의 작동 안정성을 평가합니다. LONGWELL 팬의 고온 소재와 정밀 제어 시스템은 극한 온도 변화 하에서 열 팽창 및 수축으로 인해 성능이 영향을 받지 않도록 보장합니다.
이 테스트는 다양한 속도와 정압 저항 하에서 공기 흐름 출력과 팬 효율을 측정합니다. LONGWELL 팬의 최적화된 임펠러 설계와 3차원 블레이드 구조는 효율적인 공기 흐름 출력과 다양한 작업 조건에 대한 적응성을 보장합니다.
이 테스트는 혹독한 실외 환경에서 팬의 내구성을 검증합니다. LONGWELL 팬의 IP55/IP56 보호 등급과 고온 및 부식 방지 설계는 실외에서 신뢰할 수 있는 장기 작동을 보장합니다.
이 테스트는 표준 실내 환경에서 팬의 장기 수명을 평가하여 LONGWELL 팬이 낮은 유지 관리 요구 사항으로 긴 수명을 가지고 있는지 확인합니다. 이 테스트는 특히 AHU 및 FFU 시스템과 같은 일반적인 응용 분야에서의 성능에 중점을 둡니다.
이 테스트는 특히 높은 정압과 효율적인 전자기 설계 조건과 같은 고온 환경에서 롱웰 팬의 안정적인 작동을 검증합니다. 이를 통해 극한 온도에서도 임펠러 재질의 안정성을 확보하여 팬의 수명을 연장할 수 있습니다.
이 테스트는 온도와 습도가 다양한 환경, 특히 부식 및 습기에 강한 조건에서 팬의 성능 안정성을 검증합니다. 75°C 및 95% 습도에서 21일간 연속 작동을 통해 팬의 장기 안정성을 확인합니다.
물방울 분무 테스트는 환기 팬에 대한 중요한 평가로, 습기가 많은 환경(예: 습도, 가벼운 비 또는 응축)에 대한 작동 노출을 시뮬레이션하도록 설계되었습니다. 이 테스트는 모터, 베어링, 전기 시스템 및 구조 재료를 포함한 팬 구성 요소가 장기간 습기에 접촉해도 내식성, 전기적 무결성 및 기능적 신뢰성을 유지하도록 보장합니다.
노화 테스트는 확장된 작동 주기와 환경적 스트레스(예: 온도 변동, 습도, 진동 및 먼지)를 시뮬레이션하여 환기 팬의 장기적 내구성과 신뢰성을 평가합니다. 이 가속화된 평가는 팬이 설계된 수명 주기 내내 구조적 무결성, 성능 효율성 및 안전 준수를 유지하도록 보장합니다.
런아웃 테스트는 원심 팬에 대한 중요한 품질 관리 절차로, 임펠러, 샤프트 및 베어링의 회전 정렬(방사형/축 방향 런아웃)을 측정합니다. 이 테스트는 완벽한 동심도에서 벗어난 것을 정량화하여 팬이 최소한의 진동, 소음 및 기계적 응력으로 작동하도록 보장합니다. 이는 성능, 내구성 및 안전성을 최적화하는 데 중요합니다.
본 시험은 장시간 고속 운전 조건에서 롱웰 팬 임펠러의 강도와 안정성을 검증하는 데 중점을 두고 있으며, 고속 조건에서도 임펠러의 변형이나 손상이 발생하지 않도록 보장하여 특히 고효율 풍량이 요구되는 응용 분야에서 팬의 안전성과 신뢰성을 확보합니다.
이 테스트는 고속 및 높은 정압에서 팬의 저소음 성능을 검증하고 FFT 노이즈 스펙트럼 분석을 통해 노이즈를 분석합니다. 최적화된 흐름 경로와 블레이드 설계는 효과적으로 노이즈 수준을 줄여 운영 환경의 전반적인 편안함을 개선합니다. 환기 덕트에서 장거리에 걸쳐 저주파 노이즈의 전달을 최소화합니다.
특정 응용 분야에 맞는 팬을 선택할 때 다음 매개변수가 중요한 역할을 합니다.
이 제품의 전자/열 보호
EC 모터: 제어 입력 0-10VDC/PWM, 기술 출력, Locked-Rotor
보호, 역극성,
과전압 보호, 소프트 스타트 보호(최대 속도까지 지연 시간 <35초)
모터 보호 및 열 보호에 대한 정보는 각 제품의 데이터 시트에 제공됩니다.
모터 유형 및 적용 분야에 따라 다음과 같은 보호 방법이 제공됩니다.
– 열 과부하 보호기, 회로 내 또는 외부;
– 전자 진단 기능이 있는 PTC
– 임피던스 보호 ;
– 전자 진단 기능을 갖춘 열 과부하 보호 장치
– 전자장치를 통한 전류 제한
외부 열 과부하 보호 장치를 사용하는 경우, 고객이 차단을 위해 시중에서 판매하는 트리핑 장치를 연결해야 합니다. 내장형 열 과부하 보호 장치가 제공되지 않고 부적절한 사용으로부터 보호되지 않는 제품에는 해당 표준에 맞는 모터 보호 장치를 장착해야 합니다.
이 제품의 수명 :40,000시간(볼베어링이 있는 EC MOTOR), 30,000시간(볼베어링이 있는 AC MOTOR)
베어링 시스템의 서비스 수명은 주로 베어링의 열 부하에 의해 결정됩니다. 대부분의 제품에는 모든 설치 위치에 장착할 수 있는 무정비 볼 베어링을 사용합니다. 제품별 데이터 시트에 설명된 대로 슬리브 베어링을 대신 사용할 수도 있습니다.
대략적인 지침(일반적인 조건에 따라 다름)으로, 볼 베어링의 수명 기대치 L10은 주변 온도 40,000°C에서 약 40시간 작동할 수 있습니다. 귀하의 특정 사용 조건에 따라 수명 기대치 계산을 기꺼이 제공해 드리겠습니다.
팬 연결 모드는 전압과 작동 조건(예: 속도 조절 요구 사항)에 따라 다릅니다. 사용 중인 팬 구성에 따라 연결 다이어그램을 그립니다. 다음은 참조용으로 두 가지 일반적인 EC 원심 팬 모터 연결 모드를 보여줍니다. 특정 프로젝트 요구 사항은 당사 영업 엔지니어와 연결할 수 있습니다.
흡입 노즐과 임펠러 커버 플레이트 사이의 원심 공기 간격은 원심 팬의 공기 성능과 효율성에 영향을 미칩니다.
설치 공간에 따른 영향본 제품을 직사각형 박스에 장착할 경우 공기 성능이 떨어질 수 있습니다.
dh= 유압직경
공식: dh=2xB xH/(B + H)
B = 상자의 너비
H = 상자의 높이
D = 팬의 외경
압력 탭이 있는 입구 링에 대한 공기 흐름 결정:
차압법은 입구 링 상류의 정압과 입구 링 내부의 정압을 비교합니다. 공기 흐름은 다음 방정식에 따라 정압과 차압(두 정압 사이)으로부터 계산할 수 있습니다.
각 문서는 해당 문서에 명시된 모델에만 적용됩니다. ISO 인증서는 제품이 아닌 경영 시스템에 대한 것입니다. 귀하의 모델 및 목적지에 대한 적합성 선언서는 요청 시 제공됩니다.
ISO 9001 · 14001 · 45001경영 시스템 · 인증서 3개 · 유효기간: 2028년 12월까지
CE · LVD (2014/35/EU)KTS KB2206066L01 · LWBE3G 모델 목록
ETL에서 인식된 구성 요소Intertek 5022563 • LWBE3G / LWDE3G / LWFE3G 모델 목록
RoHS · (EU) 2015/863KTS KB2206068R01 · LWBE3G 모델 목록롱웰에서 사양을 정하고 도면을 작성하며, 자격을 갖춘 협력 공장에서 도면에 따라 제작하고, 롱웰 기준에 따라 검사 및 출고합니다.
