Un moteur à induction à pôles ombrés est un moteur à induction monophasé basique à démarrage automatique, caractérisé par le fait que l'un de ses pôles est partiellement entouré d'une bague en cuivre. Cette bague en cuivre, également appelée bague d'ombrage, fonctionne comme un enroulement secondaire dans le moteur. Le moteur est conçu pour tourner dans un seul sens et il n'est pas possible d'inverser le sens de rotation. En raison de la conception du moteur, il subit des pertes de puissance élevées et fonctionne avec un faible facteur de puissance. Par conséquent, le moteur a un faible couple de démarrage, ce qui entraîne une faible efficacité globale et une puissance de sortie limitée. Par conséquent, les moteurs à pôles ombrés sont généralement utilisés dans des applications nécessitant une faible puissance.
Construction d'un moteur à pôles ombragés
La construction du moteur comporte deux pôles, comme illustré dans sa conception de base. Il se compose d'un stator et d'un rotor, le rotor étant de type cage. Le stator comprend les pôles principaux, également appelés pôles projetés. Ces pôles principaux sont équipés d'enroulements d'alimentation qui forment l'enroulement primaire du moteur. Les pôles sont divisés en deux parties inégales, la plus petite section contenant une bande de cuivre, également appelée bobine d'ombrage. Cette bobine d'ombrage est placée sur la plus petite partie du pôle et est appelée pôle d'ombrage, qui joue un rôle crucial dans le fonctionnement du moteur.
Caractéristiques principales:
Les moteurs à pôles ombragés fonctionnant sur tension alternative sont couramment utilisés dans les applications à faible puissance. Ils sont généralement conçus pour une alimentation CA monophasée et sont particulièrement adaptés à un fonctionnement continu avec un faible couple de démarrage. Les principales caractéristiques sont les suivantes :
Plage de tension CA : fonctionne généralement sur des tensions CA standard telles que 120 V ou 240 V, ce qui les rend compatibles avec une large gamme d'applications.
Applications : Utilisé dans les petits ventilateurs, souffleurs, hottes de cuisinière et autres systèmes de ventilation où une faible puissance et un fonctionnement continu sont requis.
Il produit un couple de démarrage égal à la moitié du couple à pleine charge
L'efficacité est faible en raison de la perte de puissance dans la bobine d'ombrage.
En fonction de la position de la bobine ombrée, le sens de rotation dépend.
Conception simple : les moteurs à pôles ombragés ont une construction simple avec moins de pièces mobiles, ce qui les rend très fiables et faciles à entretenir.
Faible coût : En raison de leur conception simple, ces moteurs sont parmi les options les plus rentables disponibles, ce qui les rend idéaux pour les applications où les contraintes budgétaires sont importantes.
Taille compacte : Le faible encombrement des moteurs à pôles ombragés leur permet d'être utilisés dans des environnements à espace restreint, où des moteurs plus gros seraient peu pratiques.
Fonctionnement silencieux : les moteurs à pôles ombragés fonctionnent silencieusement, ce qui est essentiel pour les applications dans les appareils électroménagers et les petits systèmes de ventilation.
Applications principalement
Les applications du moteur à pôles ombragés sont les suivantes.
- Relais, ventilateurs et autres petits appareils en raison de leur faible coût
- Les ventilateurs d'extraction
- Sèche-cheveux
- Ventilateurs de table
- Ventilateurs de refroidissement
- Réfrigérateurs
- Climatiseurs
- Projecteurs
- Tourne-disques
- Enregistreurs à bande
- Photocopieuses et bien plus encore.

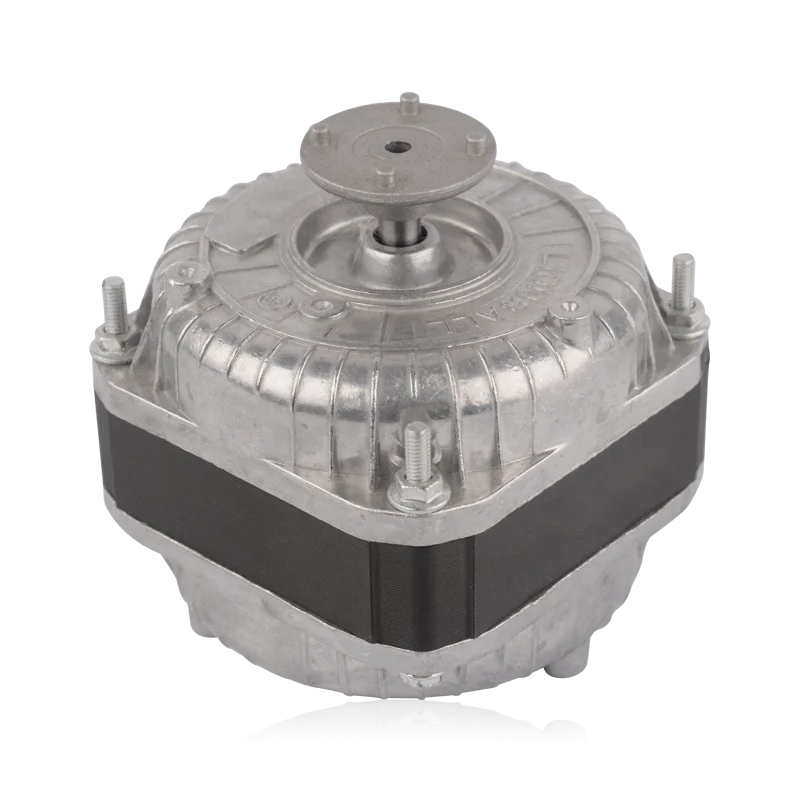

Moteurs à pôles ombragés de la série YZ
Classe d'isolation: B / F / H
Catégorie: Moteur à pôle ombragé AC
Type de roulement: Roulement à billes/Roulement à manchon
Attestation: Certifications UL/CE/CCC/TUV
Température de fonctionnement : -30 ℃ ~ + 60 ℃
Accessoires pour moteurs de réfrigérateur
Composants #1 : Pales de ventilateur en alliage d'aluminium pour moteurs à pôles ombragés
Composants #2 : Supports pour moteurs à pôles ombragés (AC) :
Les moteurs à pôles ombragés, qu'ils fonctionnent sous tension alternative ou à courant alternatif, offrent une solution fiable et économique pour les applications à faible puissance. Leur conception simple, combinée aux avantages de la technologie à courant alternatif moderne, en fait un choix polyvalent pour une large gamme d'utilisations domestiques et commerciales. L'efficacité énergétique devenant de plus en plus importante, les moteurs à pôles ombragés à courant alternatif ouvrent la voie en offrant des performances améliorées avec une consommation d'énergie réduite.
